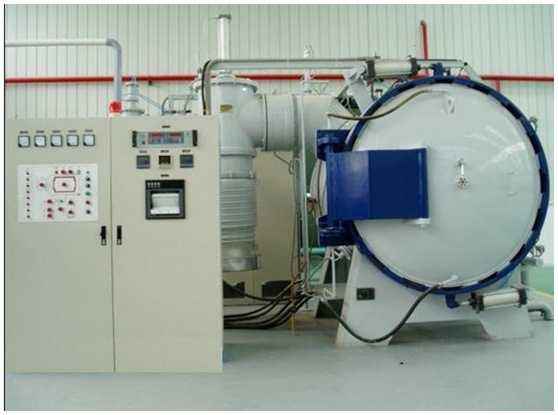

真空鋁釺焊爐的外圍係統包括真空係統，水冷卻係統，充氣係統，氣動係統和爐裝料車。

真空係統不僅必須具有足夠強的真空能力，而且還必須具有足夠的能力以確保大量的氣體在釺焊預熱段和最後的釺焊絕緣段之前揮發。內部真空保持在10 -3 Pa的數量級，這要求真空係統中的泵送速度更快且穩定。 真空鋁釺焊爐模型裝有5套真空裝置。每套真空單元的配置：主泵為高真空油擴散泵，油擴散泵屬於蒸汽噴射泵，具有抽速大，極限真空高的特點。

真空鋁釺焊爐優點：機械泵組的作用是將真空泵和前級泵用作擴散泵。它由羅茨泵和滑閥泵組成：維護泵使用旋片泵，可以確保在設備開始工作之前已安裝擴散泵。加熱後，泵室保持一定的真空度，還可以確保在完成工作後對擴散泵進行冷卻的過程中，當羅茨泵和滑閥泵停用時，可以節省能量。擴散泵將不會表現出擴散泵油的氧化。真空鋁釺焊爐每個真空單元的閥包括大閥，前級閥，預泵閥和單元放氣閥。水冷卻係統用於冷卻釺焊爐壁，擴散泵，羅茨泵，滑閥泵和旋片泵。主進水管配有電接觸水壓力表，並在水壓不足時發出警報。每種水流經冷卻的組件，然後流入回水箱。真空鋁釺焊爐回水箱連接到主回水管。該設備具有惰性氣體入口，並配有手動球閥和手動針閥。根據需要，可以在預抽空階段更換爐中充氮。真空鋁釺焊爐具有惰性氣體入口，並配有手動球閥和手動針閥。根據需要，可以在預抽空階段更換爐中充氮。

真空鋁釺焊爐配備了氣動係統。該係統由氣源三部分和管道，密封件等組成。氣動係統管道的壓力可承受0.8到1 MPa。它用於由設備上的氣缸驅動的組件，包括大閥門和前一級。閥門，預泵閥以及前後門。作業車輛用於裝卸工件。它的主體是框架，框架尺寸與裝載後工件的最大尺寸相匹配，並且結構堅固，足以承受載荷的總質量。固定在地麵上的軌道用於支撐框架並引導框架運動。機架的前進和後退由固定在坑中的齒輪電動機（功率為2.2 kW）驅動。框架移向爐體。機架上的一對導軌連接到加熱室中的方形導軌，機架上的另一組固定齒輪（功率為2.2 kW）驅動工件拖車，該拖車可以沿著導軌移動，以前後移動，一起移動帶有滾輪組件工件沿著爐子和機架上的導軌進出，從而可以進行裝卸。機架的移動以及工件的進出均具有用於限製行程的限位開關，從而可以將導軌準確地對接以及進出真空鋁釺焊爐。與滾筒組件一起移動工件沿著爐子和機架上的導軌進出，從而可以進行裝卸。機架的移動以及工件的進出均具有用於限製行程的限位開關，從而可以將導軌準確地對接以及進出真空鋁釺焊爐。
