如先前的博（bó）客文章（zhāng）所述，鎂（Mg）通常簡稱為“鎂”，是在（zài）真空釺焊鋁時使用的高效“吸氣劑”。由於Mg在（zài）鋁釺焊（hàn）操作過程中非常（cháng）有效（xiào）地吸除（反應和去除）真空爐氣氛（fēn）中可能存在的氧氣和水分，因此它可以有效（xiào）地防止（或最小化）這些元素（sù）與鋁的反應，因此允許發生鋁釺焊。但是，鎂是一（yī）種高度易燃的金屬，在鋁釺焊操作中鎂在真空（kōng）爐壁上凝結時，在隨後的爐子清理（lǐ）過程中必須非（fēi）常（cháng）小心地從爐壁上除去凝結的磁石（shí），因此產生（shēng）火花，可（kě）能導致鎂的快（kuài）速點火（huǒ），導致爆炸性燃燒，甚至死亡。為了防止這種情況，用特殊的高溫材料塗在表（biǎo）麵覆（fù）蓋真空爐的壁可能非常有效。

如（rú）果鎂很危險，為什麽（me）將其用（yòng）於真空爐“吸氣”？

鎂（měi）是少數幾種比鋁更能與氧氣（qì）反應的金屬之一。它也可以與氧化鋁反應，將氧氣（qì）從鋁中帶走，形成幹淨，無氧化物的鋁合金（jīn）表麵，可以很容易地釺焊。在鋁真空釺焊過（guò）程中與鎂（Mg）發生的典型反應是：

Mg + H2O→MgO + H2

Mg + O2→2 MgO

Mg + Al2O3→MgO + Al

從這些方程式中可以看出，當Mg與氧氣和水蒸氣（qì）反應時，它是通過吸收氧氣並將氧氣“結合”到自身而形成MgO的。是的，鎂確實是在真空釺焊鋁部件時使用的強力有效吸氣材料。有趣的是，氧化鋁實際上是一種非常穩定的“陶瓷”類型的材料，因此，其膨脹/收縮的速率遠（yuǎn）低於大多數金（jīn）屬（shǔ），當然也遠低（dī）於鋁（lǚ）本身。在真空釺焊鋁組件（jiàn）時，鋁與表麵氧化物層之間膨脹率的巨大差異實際上（shàng）可以變成真正的（de）“正值”，因為（wéi）隨著快速膨脹的（de）鋁母材加（jiā）熱到釺焊溫度，較低膨脹的氧化物層將裂紋和破裂（類似於早春在（zài）河上的（de）冰破裂（liè）），當BFM在釺焊（hàn）溫度（dù）下（xià）熔化並流動時，將幹淨的（de）無氧化物的鋁基金屬暴露於BFM。而且因為沒有真空釺焊“環境”實際上是“完美真空”，所以（相對而言）在釺焊溫度下，爐膛氣氛中總會（huì）存在（zài）很多（duō）氧原子和水分（fèn）子（也代表氧氣），並（bìng）且想（xiǎng）要迅速進入氧化鋁層中的那些裂縫/開口以形成可以“治愈”裂（liè）縫的新氧化鋁，以使（shǐ）氧化鋁層再次連續。

因此，為防止（zhǐ）這種“修複”過程的發生，將鎂（Mg）添加到鋁（lǚ）基金屬或釺焊填充金屬（BFM）中，或者可（kě）以將其作為單獨的（de）實體添（tiān）加（作為碎片或粉末）在坩堝附近的小坩堝中，Mg可以（yǐ）與氧氣和水蒸（zhēng）氣發生反應，然後這些元素才能與Al-氧化物層裂縫底部的幹淨鋁金屬發生反應。對於商（shāng）業釺焊，純鎂（呈碎片，粉末等（děng）形式）有（yǒu）望在高於約1000F（525C）的溫度下揮發並變得最活躍（yuè）。當將Mg合金化成鋁基（jī）金（jīn）屬或BFM時，揮發（fā）所需的溫度可能（néng）在大約（yuē）1050-1060F（570C）的範圍內，因為Mg與基體材料中的（de）鋁和矽形成（chéng）合金。然後，當Mg揮（huī）發時，它會形成氣態的Mg雲，如前所述，它將吸附（fù）在任何可用的氧氣上（形成MgO），然後氧氣才能與開（kāi）裂的Al底部露出的幹（gàn）淨的鋁基金屬表麵反應。 -氧化物層。因為用（yòng）於鋁釺焊的真空爐是所謂的“冷壁”真（zhēn）空爐，所以Mg氣體將凝結在這些較冷的爐壁（bì）上，隨著時間的流逝會積聚一層純鎂，必須將（jiāng）其除去。正如本文開頭所提（tí）到的，鎂（měi）的堆積可能是危（wēi）險的且高度發火的，如果不清除（chú）該堆積，則會對熔爐操作者構成危險。

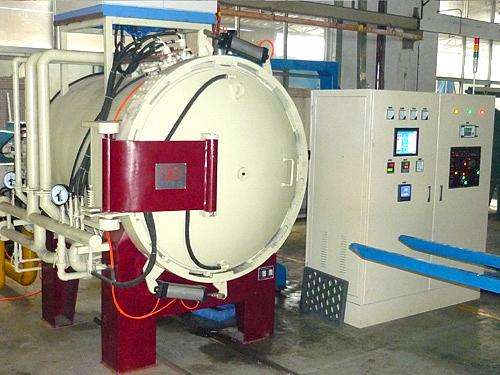

去除真空爐壁上的鎂堆積

有多種（zhǒng）方（fāng）法可用（yòng）於處理爐壁上的（de）Mg冷凝：

1.沿爐（lú）壁（bì）的特殊可移動插件，使Mg在其表麵凝結。這些插件從真空爐中取（qǔ）出後（hòu），很容易在真空爐外麵清洗，然後重新插入到爐子中。

2. 在爐子的（de）內（nèi）壁上塗一層塗層–可以在真空爐的內壁（bì）上塗一些高溫塗層，以防止Mg粘附在壁上：

A. 塗上高溫塗料。這些高溫塗料可以承（chéng）受用於鋁釺焊的溫度，並（bìng）且當它們冷卻並凝結在這（zhè）些塗層（céng）表麵上時，會呈現出Mg蒸氣的非粘結表麵。一種這樣的製造商，位於馬薩諸（zhū）塞州的Glyptol Inc.多年來一（yī）直（zhí）提供這種塗料。當將爐子的熱區從真（zhēn）空爐腔（qiāng）中移出時，可以用非金屬刮（guā）刀（dāo）（或青銅工具）刮擦塗層壁，而（ér）凝結的Mg會毫不費力地排出。塗（tú）漆的表麵也可以用砂布材料擦洗以去除鎂（měi），但是可能需要重新噴塗損壞（huài）的區域。B. 塗上高溫釺焊塞。一（yī）些釺（qiān）焊車間已（yǐ）經使用一些可商購的釺焊塞來覆蓋其鋁釺焊真空（kōng）爐壁，以防止Mg粘附到爐壁上，並已報道了許多成功方法。由（yóu）於所有釺焊塞料的專有性，強烈建議評估不（bú）同（tóng）的商業塞料，以（yǐ）找出哪種釺料適合您。

3. 高溫爐膛燒壞。將空的受汙染（rǎn）的爐子加熱（rè）到足夠（gòu）高的溫度（dù），以（yǐ）使壁上的Mg塗（tú）層揮發，從而將Mg從這些表麵“燃燒”掉。注意（yì）此步驟，因（yīn）為爐壁必須變得足夠熱才能導致Mg揮發。需要進行實驗才能確定（dìng）哪種“燒盡”循環將在您的熔爐中發揮作用。

4. “火焰報（bào）紙”技術。不建議！信不信由你，有些人實際上已經把報紙（zhǐ）緊緊地（dì）卷起來，點燃了報紙的末端（像火炬一（yī）樣），將其扔進了爐膛，迅速鎖上了爐門，以便火（huǒ）焰（yàn）點燃鎂並迅速燃燒。 。這種愚蠢的舉動是極其危險的，而且我聽（tīng）說這樣做至少造成了一次（cì）死亡。
