1. 設備概述

真（zhēn）空高壓氣淬爐是現代熱處理工藝中（zhōng）的關鍵設備，主要用於航空航天、工具製造和精密機械等（děng）領（lǐng）域的高端材（cái）料熱處理。它結合了（le）真空環（huán）境和高壓氣體淬火兩大核心技術，能夠實現無氧化加熱和快速均（jun1）勻（yún）冷卻，顯著提升材料的（de）機（jī）械性能和（hé）尺（chǐ）寸穩定性。

2. 核心工作（zuò）原理（lǐ）

2.1 真空加熱階段

• 真空環境建立：通過機械泵和擴散泵組合，將爐內壓力抽至10⁻³~10⁻¹Pa，徹底消除氧氣（qì）和（hé）水（shuǐ）蒸（zhēng）氣，防止工件表麵氧化和脫碳。

•


• 輻射加熱（rè）方式：在真空環（huán）境下，加熱元件（通常為石墨或鉬片）通過（guò）熱輻（fú）射對工（gōng）件進行均勻（yún）加熱，溫（wēn）度可達1300°C。

•


• 精確控溫係統：采用PID或多段程序控溫，溫度均勻性可控製在±5°C以內，確保（bǎo）材料組織轉變的準確性。

2.2 高壓氣淬階段（duàn）

• 快速充氣係統：加熱完成後，爐體在數秒內（nèi）充入高純度惰性氣體（如氮氣、氬氣（qì）或（huò）氦氣），壓力可達10~20bar。

•


• 湍流冷卻技術：通過特殊設計的噴（pēn）嘴陣列和高速風機（風速達20m/s），使高壓氣體（tǐ）形成強（qiáng）烈湍流，實現對工件的快速均勻冷卻，冷卻速率可達50~100°C/s。

•


• 氣（qì）體選擇原則：

• 氮氣：經濟實用，適用於大多數合金鋼（如H13模具鋼）

• 氦氣：導熱係數高，用（yòng）於超高冷卻速率需求（如（rú）鈦合金）

• 氬氣：化學（xué）惰性最強，適合活（huó）性金屬（如鉭、铌）




3. 關鍵係統組成

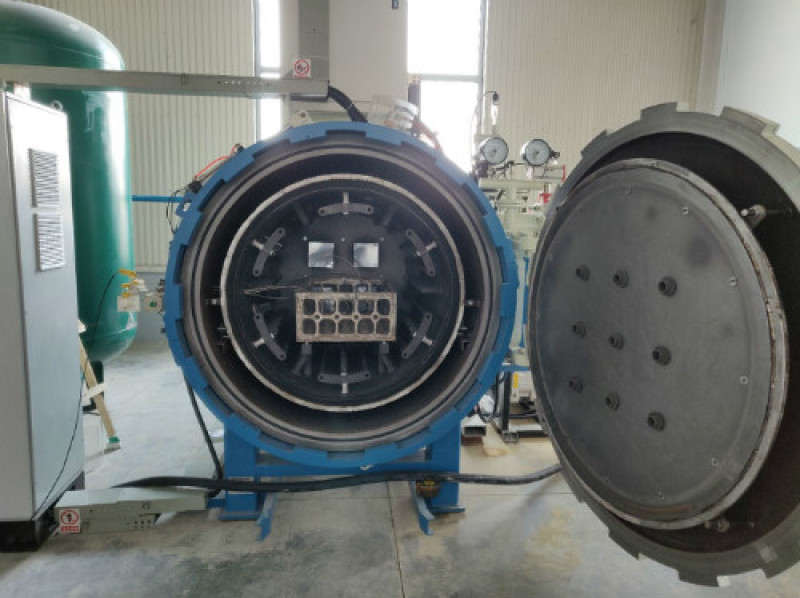

3.1 爐體結構

• 雙層水冷壁設計，內襯多層金屬輻射（shè）屏（鉬或不鏽鋼）

• 采用（yòng）金屬密封圈，確保高壓下的氣密性

•


3.2 氣（qì）體循環係統

• 高壓氣罐組（工作壓力30~40bar）

• 熱交換器（qì）快速冷卻循環氣體

• 文丘裏噴嘴優化氣流（liú）分布

•


3.3 控製（zhì）係統

• PLC自動控製加（jiā）熱-保溫-淬（cuì）火全過程

• 壓（yā）力/溫度/流量多參數（shù）閉（bì）環調節

• 數據記錄追溯係統（符合AMS2750標準）

4. 工藝優勢

1. 無氧化脫碳：真空環境保證表麵（miàn）光潔度（Ra<0.8μm）

2. 變形量極小：均勻冷卻使變形（xíng）量比油淬降低70%

3. 環保（bǎo）安全：完全（quán）避免油霧汙染和火災風險

4. 綜合性能優：與傳統油淬相比，模具鋼壽命可提升2~3倍

5. 技術發展趨勢

1. 超高壓氣淬：開發40bar以上係統（tǒng），滿足超大截（jié）麵工件需求

2. 智能預測控製：基（jī）於大數（shù）據優化淬（cuì）火（huǒ）參數組合

3. 複合工藝：結合低壓滲碳/離子（zǐ）氮化等多（duō）功（gōng）能集成




結（jié）語

真空高壓氣淬技術（shù）通過精確控製的熱（rè）力學（xué）環境，實現了材料熱處理質量（liàng）的革命性提升。隨著裝備製造業向高端化（huà）發展，該技術（shù）將在（zài）更多關鍵零部件製造（zào）領（lǐng）域發揮不可替代的作用。最新研究表明，采用人工（gōng）智能優化的氣（qì）淬工藝可使能耗降（jiàng）低15%以上，這將成為（wéi）未來技術升級的重要方向。
